Скачки температуры во время доставки «последней мили» являются причиной непропорционально большой доли ежегодных потерь в холодовой цепи — испорченных вакцин, испорченных биологических препаратов, бракованных партий морепродуктов премиум-класса. Изолированный мешок на конце этой цепочки обычно оценивается в последнюю очередь и является первым местом, где действительно происходит сбой.
Для менеджеров по снабжению и директоров по продуктам в медицинской логистике, дистрибуции биофармацевтических препаратов и доставке продуктов питания премиум-класса инженерный вопрос заключается не в том, выглядит ли мягкий охладитель адекватным, а в том, способен ли метод конструкции действительно поддерживать контролируемую температуру в течение 48–72 часов при реальном использовании и условиях окружающей среды. Ответ зависит от трех вещей: как устроены швы, что делает изоляция, когда она намокает, и соответствуют ли материалы, контактирующие с полезной нагрузкой, стандартам соответствия, требуемым для применения.
Почему сшитая конструкция структурно несовместима с требованиями холодовой цепи
Проблемы со встроенными мягкими охладителями в холодильной цепи не являются сбоями в работе в потребительском смысле — теплый напиток или растаявший пакет со льдом. Это виды структурных отказов, которые одновременно ставят под угрозу как тепловую целостность, так и биологическую безопасность.
Каждая игла, проходящая через водонепроницаемую мембрану, создает перфорацию. В типичном пласте образуется несколько сотен таких перфораций на метр длины пласта. Лента для швов надежно закрывает эти отверстия в стабильных условиях с низким уровнем напряжения. В условиях термоциклирования, которое происходит во время использования холодовой цепи — повторяющихся переходов между холодильным хранилищем, окружающей средой погрузки и грузовыми зонами транспортных средств — клейкие соединения ленты расширяются и сжимаются с разной скоростью, чем основной ТПУ. Со временем, а зачастую и в течение одного жизненного цикла поставки, края склейки приподнимаются, и перфорация под ними становится активным путем утечки.
Отсюда следуют два последствия, и они дополняют друг друга.
Первый – это тепловой мост. Поврежденные швы позволяют холодному воздуху выходить, а окружающему теплу проникать по линии шва — именно в те места, где структурная слабость и термическая уязвимость совпадают. Время удерживания льда сокращается не потому, что изоляция ухудшилась, а потому, что оболочка больше не герметична. Пакет, рассчитанный на удержание льда в течение 48 часов в контролируемых условиях испытаний, может прослужить 20 часов при реальной транспортировке.
Второй — это биологическая опасность, которой уделяется меньше внимания, но которая несет в себе реальный риск несоблюдения требований. Когда расплавленный конденсат или влага полезного груза просачивается через поврежденный шов в пространство между облицовкой и изоляционной пеной, он не может стечь или высохнуть. В закрытой, темной и влажной среде между лайнером и пеной предсказуемо возникает плесень и бактерии. Для пакетов, используемых в медицинском транспорте или логистике свежих продуктов, это не абстрактный риск заражения, а прямое нарушение санитарных норм, требуемых применением, и ответственность, которая ложится на бренд, название которого указано на продукте.
Это структурные последствия метода строительства, а не ошибки контроля качества. Хорошо сделанный прошитый кулер имеет те же пути выхода из строя, что и плохо сделанный; сроки до отказа различаются, а режим отказа — нет.
ВЧ-сварка на частоте 27,12 МГц: как на самом деле достигается герметизация
Радиочастотная (РЧ) сварка, также называемая высокочастотной или ВЧ-сваркой, решает проблему сшивания шва, устраняя шов как отдельный структурный элемент. Зона соединения становится сплошным материалом, а не двумя панелями, скрепленными резьбой.
Этот процесс происходит за счет внутреннего нагрева, а не поверхностной проводимости. Когда материалы ТПУ помещаются в переменное электромагнитное поле частотой 27,12 МГц — диапазон частот ISM, предназначенный для промышленного применения.RF сваркаоборудование — полярные молекулы внутри ТПУ пытаются перестроиться при каждом колебании поля: примерно 27 миллионов раз в секунду. Трение, возникающее в результате этого молекулярного движения, равномерно генерирует тепло по всему материалу в зоне сварки. Под действием одновременно приложенного пневматического давления материал на границе раздела двух панелей достигает температуры плавления, и слои сливаются на молекулярном уровне.
Когда поле удаляется и материал охлаждается под постоянным давлением, граница между двумя исходными панелями структурно исчезает. Зона сварки представляет собой единый кусок материала. При разрушающем испытании на растяжение эта зона обычно разрушается в основной ткани до того, как разрушается сама линия сварного шва — сварной шов не является слабым местом.
В частности, для применения в холодовой цепи этот метод конструкции обеспечивает герметичный внутренний бассейн без путей проникновения. Здесь нет отверстий для игл, краев ленты, складчатых каналов шва, где может скапливаться жидкость. Гладкую, сплошную внутреннюю поверхность из ТПУ можно протирать или стерилизовать дезинфицирующими средствами медицинского класса, не беспокоясь о повреждении шва. Конденсат, талая ледяная вода и пролитые медицинские жидкости остаются на поверхности и не мигрируют в полость изоляции. Это структурная основа заявления о биологической безопасности, а не материальная собственность только ТПУ.
Та же логика построения применима и к заявлению о гидростатических характеристиках. Мягкий охладитель с радиочастотной сваркой, правильно изготовленный и протестированный, выдерживает внутреннее давление 1,0 бар без выброса микропузырьков из любого шва или точки закрытия. Это соответствует гидростатическому давлению 10-метрового столба воды — намного превосходящему физическое напряжение при логистических операциях — и подтверждает, что герметичное уплотнение выдерживает более жесткие условия, чем любой сценарий доставки последней мили.
Пена с закрытыми порами: тепловая инженерия, обеспечивающая время выдержки от 48 до 72 часов
Герметичная внешняя оболочка решает проблему разрушения швов. Поддержание контролируемой температуры в течение 48–72 часов в неблагоприятных условиях окружающей среды требует, чтобы изоляционный слой постоянно выполнял свою работу, а это означает, что он должен продолжать выполнять свою работу, даже когда он намокает.
Пенопласт с открытыми порами имеет взаимосвязанную внутреннюю структуру. При попадании влаги – в результате конденсации, незначительного повреждения футеровки или влажной среды при повторяющихся циклах загрузки – она распространяется через матрицу пенопласта и остается там. Влажный пенопласт с открытыми порами быстро теряет термическое сопротивление; изолирующий эффект захваченного газа заменяется теплопроводностью воды. Для мешка, рассчитанного на испытание на удержание льда в сухом состоянии, эксплуатационные характеристики будут значительно хуже, если изоляция впитает влагу.

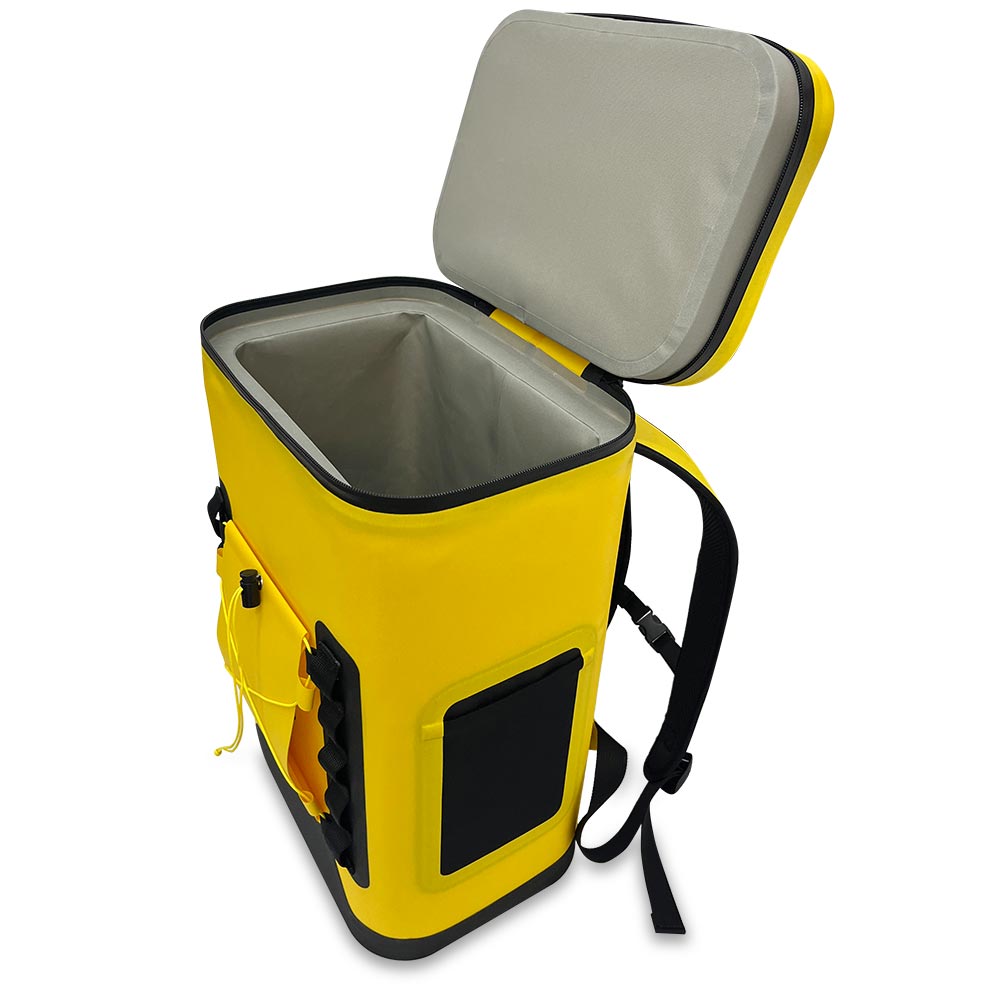

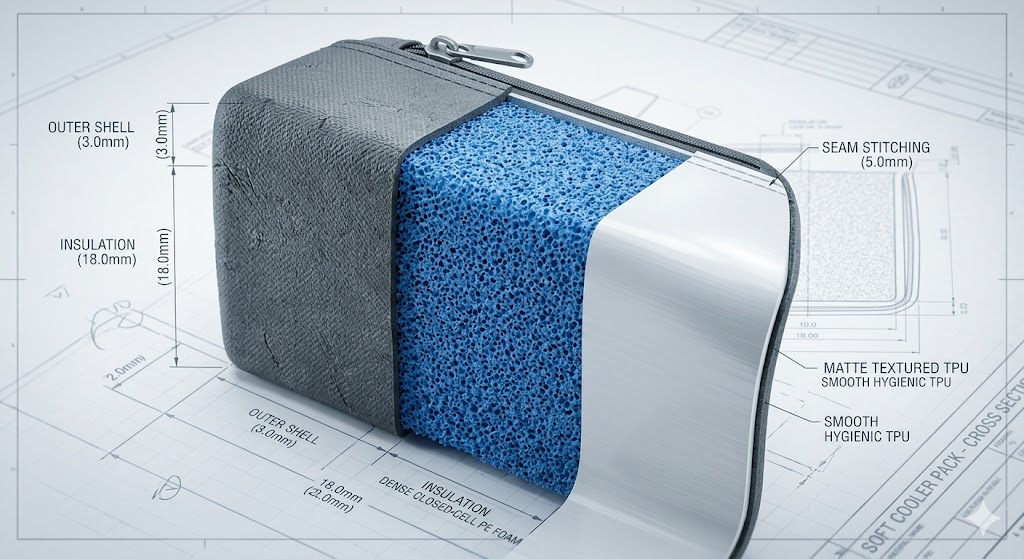

В мягких охладителях медицинского класса используется пена высокой плотности с закрытыми порами (NBR (нитрилбутадиеновый каучук) или EVA высокой плотности премиум-класса являются соответствующими марками), где каждый газовый пузырь полностью изолирован от своих соседей. Передача тепла посредством конвекции внутри пенопласта исключается, поскольку нет пути для движения воздуха или жидкости между ячейками. Кондуктивная теплопередача сводится к минимуму за счет наполнения газом каждой герметичной ячейки. Это дает заметно более высокие значения R, чем альтернативы с открытыми порами при эквивалентной толщине.
Поведение при влажности не менее важно. Пена с закрытыми порами по своей природе является водонепроницаемой на уровне материала — структура с герметичными порами физически предотвращает поглощение воды независимо от воздействия. Сумка, подвергшаяся внутренней конденсации в течение 72 часов перевозки, будет иметь изоляцию с тем же значением R в 72 часа, что и в первый час. Именно эта последовательность делает характеристики выдерживания температуры в течение 72 часов достижимыми и проверяемыми, а не желательными.
Для применений, требующих определенных температурных окон — от 2°C до 8°C для биологических препаратов и ниже нуля для некоторых фармацевтических препаратов — сочетание плотности пены, толщины пены и объема материала с фазовым переходом может быть спроектировано так, чтобы поддерживать определенный диапазон при определенных условиях окружающей среды. Это обсуждение спецификации, а не фиксированного параметра продукта; все соответствующие переменные настраиваются в рамках производства.
Структурное преимущество является второстепенным, но его стоит отметить, в частности, для медицинского применения: пенопласт с закрытыми порами высокой плотности обеспечивает значимую защиту от ударов хрупких флаконов, стеклянных контейнеров и предварительно заполненных шприцев, не требуя жесткой внешней оболочки. Пена действует как распределенная амортизация по нагрузке, снижая пиковые силы удара в любой отдельной точке контакта.
Спецификации материалов ТПУ: что на самом деле требует соответствие FDA и REACH
Для мягких охладителей, используемых в медицинской транспортировке или логистике пищевых продуктов, материал, находящийся в прямом или косвенном контакте с полезной нагрузкой, должен соответствовать определенным нормативным стандартам — не только избегать наиболее очевидных проблемных веществ, но и иметь документально подтвержденное соответствие для конкретного применения.
Соответствующим материалом как для внешней оболочки, так и для внутренней облицовки мягких охладителей медицинского класса является нейлон с покрытием из ТПУ плотностью 840 ден. ПВХ является устаревшей альтернативой и значительно дешевле; он также становится все более несовместимым с нормативной средой, в которой работают эти продукты. Пластификаторы ПВХ – обычно на основе фталатов – ограничены в соответствии с Предложением 65 Калифорнии и правилами REACH ЕС. ПВХ также становится хрупким при низких температурах, что создает риск целостности материала в условиях холодовой цепи, в которых используется сухой лед или грузы достигают отрицательных температур.
ТПУ позволяет избежать обеих проблем. Он сохраняет гибкость до -30°C, что соответствует всему диапазону температурных требований холодовой цепи. Он совместим с составами, не содержащими BPA и PFAS, а пищевые сорта ТПУ соответствуют требованиям FDA при прямом контакте с пищевыми продуктами. В частности, для внутренней облицовки — поверхности, которая контактирует со льдом, пакетами со льдом и, возможно, с самой полезной нагрузкой — антимикробный ТПУ, соответствующий требованиям FDA, не содержащий бисфенола-А, представляет собой спецификацию материала, отвечающую требованиям медицинской и пищевой логистики.
Профиль химической стойкости ТПУ также актуален в медицинских целях: он выдерживает воздействие концентрированных дезинфицирующих средств, используемых для стерилизации между использованием, включая растворы на спиртовой основе, которые со временем разрушают менее качественные материалы прокладок. Подкладка, которую можно активно протирать между отгрузками без разрушения поверхности, сохраняет свои гигиенические свойства в течение реального срока службы продукта, а не только при первоначальном использовании.
При оценке OEM-партнера для применения в медицинской холодовой цепи соответствующая документация включает сертификаты соответствия FDA для материалов внутренней прокладки, протоколы испытаний REACH, подтверждающие отсутствие ограниченных веществ, а также декларации о материалах, не содержащих BPA/PFAS, для конкретной производственной партии, а не только для общей линейки материалов поставщика. Эти документы должны быть доступны по запросу как часть стандартных материалов, а не собраны в ответ на конкретный аудиторский запрос.
Выбор OEM-партнера для применения в медицинской холодовой цепи
Инженерные требования к настоящему мягкому охладителю медицинского класса — герметичная конструкция с радиочастотной сваркой, изоляция из пенопласта с закрытыми порами, футеровка из ТПУ, отвечающая требованиям FDA, — четко определены. Что варьируется, так это то, выполняет ли конкретный партнер-производитель эти требования с технологической дисциплиной и инфраструктурой документации, которые требуются для медицинских и пищевых логистических приложений.
Важные вопросы аудита: проверяется ли на предприятии шов под давлением поштучно или путем отбора проб из партии и до какого значения бара? Могут ли они предоставить документацию, соответствующую требованиям FDA, для конкретного материала внутренней облицовки вашего продукта, а не только для общего ассортимента материалов? Как добывается пенопласт с закрытыми порами и проверяется ли плотность входящих партий материала? Документирован ли набор параметров радиочастотной сварки в соответствии со спецификациями материала и как проверяется соответствие всем объемам производства?
Производитель, обладающий реальными возможностями в этой области применения, подробно ответит на эти вопросы. Технология, лежащая в основе 72-часового поддержания температуры в реальных условиях логистики, специфична, поддается проверке, и ее не особенно сложно описать, а это означает, что расплывчатые ответы сами по себе являются значимой информацией.
Часто задаваемые вопросы
В чем основное преимущество радиочастотной сварки перед сшивкой в медицинских мягких охладителях?
Радиочастотная сварка соединяет панели ТПУ на молекулярном уровне, создавая сплошную герметичную внутреннюю часть без отверстий для игл, шовной ленты и путей проникновения влаги или загрязнений. Для применения в медицине и пищевой промышленности это устраняет как тепловые мостики, которые уменьшают задержку льда, так и риск биологического загрязнения, возникающий при проникновении влаги в изоляционную полость сшитого мешка. Внутреннюю поверхность сварного охладителя можно полностью стерилизовать; изоляционная полость прошитого кулера не может.
Могут ли пенопластовые охладители с закрытыми порами надежно поддерживать температуру в течение 72 часов?

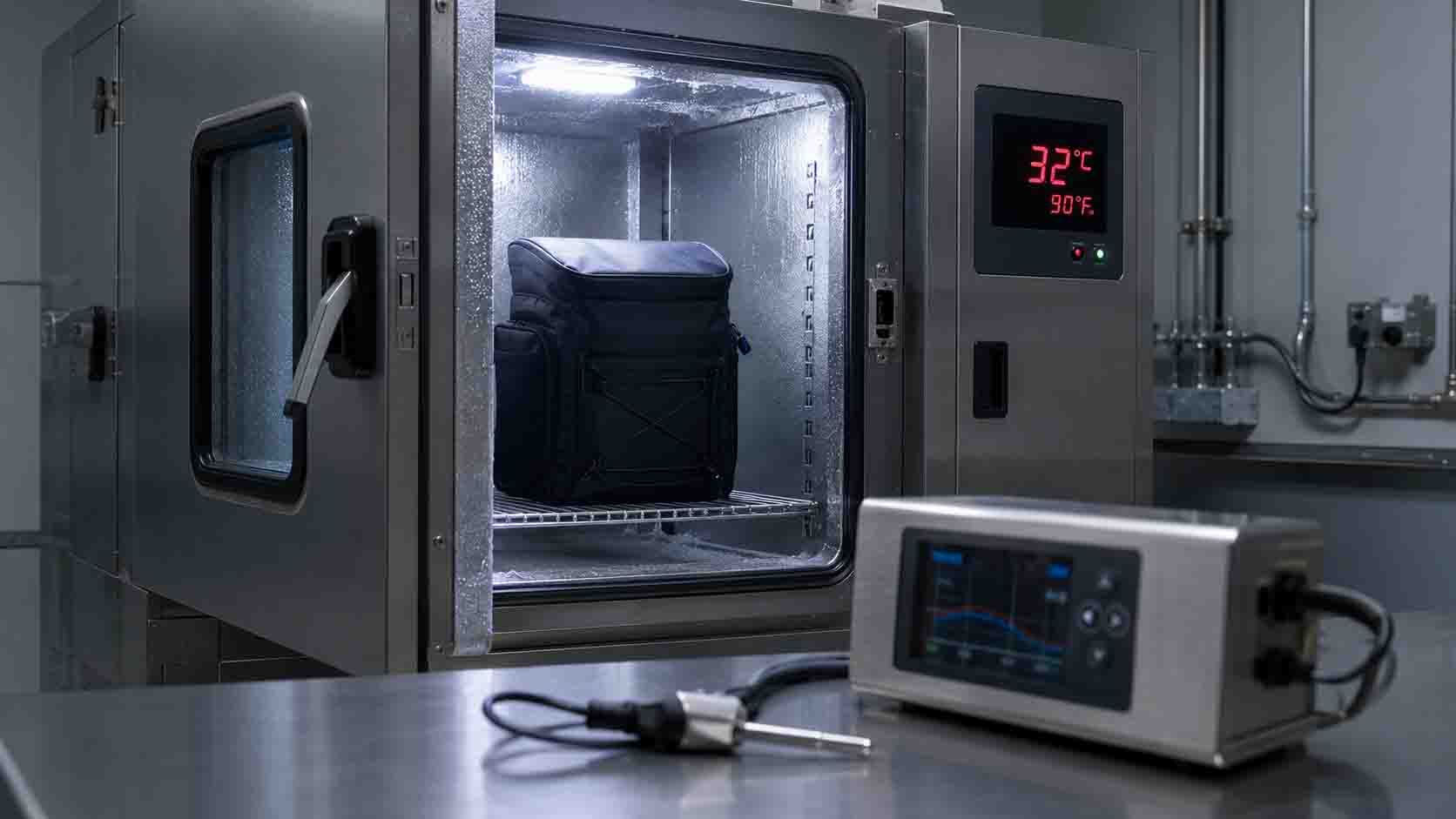

Да, при правильных условиях, но в спецификации должно быть точно указано, каковы эти условия. Пенопласт высокой плотности с закрытыми порами в сочетании с герметичной оболочкой, сваренной радиочастотной сваркой, и герметичной крышкой постоянно сохраняет номинальное значение R, поскольку пенопласт не впитывает влагу, которая может ухудшить его термическое сопротивление. Фактическое время выдержки зависит от температуры окружающей среды, массы полезной нагрузки, объема материала с фазовым переходом и частоты открытия мешка. Для определенных температурных диапазонов — например, от 2°C до 8°C для биологических препаратов — эти переменные можно смоделировать и протестировать на определенных условиях окружающей среды, чтобы получить поддающиеся проверке характеристики производительности.
Соответствуют ли мягкие охладители ТПУ транспортировке биологических препаратов и вакцин?
Пищевые, соответствующие требованиям FDA составы ТПУ отвечают требованиям к материалам для транспортировки биологических веществ и вакцин. Соответствующие спецификации не содержат BPA, PFAS и соответствуют требованиям FDA для контакта с пищевыми продуктами, что для медицинского применения является соответствующим базовым стандартом. Внутренняя подкладка также должна быть химически устойчивой к дезинфицирующим средствам, используемым для стерилизации между использованием. Документация о соответствии должна касаться конкретного материала футеровки и производственной партии, используемой в вашем продукте, а не общего заявления поставщика о возможностях.
